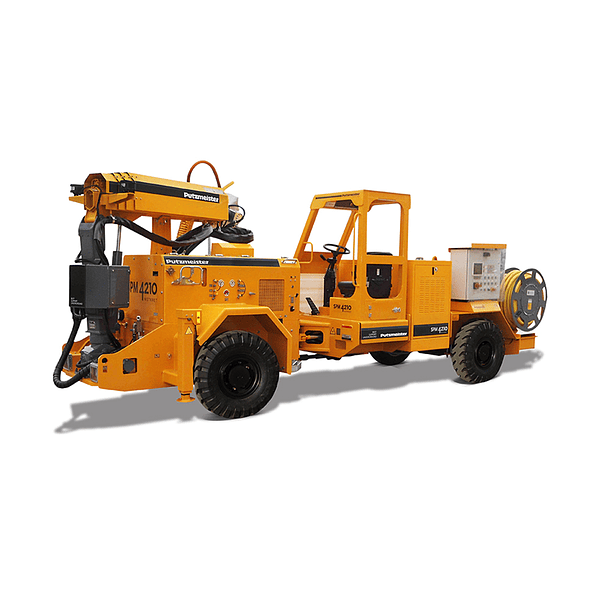

SPM 4210 WETKRET - Shotcrete Robotizado
La serie SPM 4210 WETKRET es idónea para secciones pequeñas y medianas de túneles, galerías y taludes. Su brazo proyector proporciona un alcance de 10 m. El control remoto proporcional, de uso dual cable e inalámbrico, permite el fácil manejo de los movimientos del brazo, además de la regulación del caudal de hormigón de 20 m3/h y ajuste de dosificación de aditivos.
La versión estándar de la serie SPM 4210 WETKRET se opera eléctricamente e incluye un compresor opcional de aire eléctrico incorporado en el chasis.
La bomba de hormigón Putzmeister montada sobre el equipo garantiza un alto rendimiento, bajas pulsaciones y larga vida de las piezas de desgaste. El control remoto proporcional de la serie SPM 4210 WETKRET permite la total regulación de la salida del hormigón, así como el ajuste de las dosis de aditivos predefinidas. De esa manera, el equipo puede hacer frente a las cambiantes condiciones de trabajo en minas. La bomba de aditivos está equipada con un dispositivo automático de dosificación proporcional al caudal de hormigón bombeado, garantizando precisión y calidad en el proyectado. El chasis heavy-duty y los ejes de última generación con un sistema de giro reforzado otorgan el equipo una magnífica maniobrabilidad.
Material Descargable
Ficha técnica - Equipo robotizado para shotcrete SPM 4210 Wetkret
Brazo telescópico de proyección Putzmeister SA 10.1
- Alcance máximo de proyección vertical / horizontal 10 / 8 m
- Sección mínima de trabajo vertical / horizontal 2,5 / 2,4 m
- Número de extensiones del brazo 4 secciones (3 telescópicas) de accionamiento hidráulico proporcional
- Movimiento telescópico del brazo 4 m
- Movimientos de ejes 6
- Ángulo máximo del brazo +65º / -40º
- Luces (2 focos Xenon) 24V / 45W
Cabezal proyector
- Rotación 360º
- Inclinación (º) +120/-120
- Nutación (º) 10
- Tobera 40 DN
Tolva
- Capacidad de la tolva llena 250 L
- Altura de llenado 1.300 mm
- Foco 24V / 70W
Bomba de hormigón Putzmeister PM 1507
- Tipo Doble pistón, accionamiento hidráulico
- Caudal máx. (teór.) (variable 4 – 20 m3 /h) 20 m3 /h
- Diámetro cilindro de transporte 150 mm
- Presión máx. (teór.) sobre el hormigón 65 bar
- Árido max. 16 mm
- Sistema de engrase automático
Accionamiento sistema de bombeo y proyección
- Eléctrico 37 kW
- Diesel (versión DUAL DRIVE(x)). Motor Diesel de traslación
- (x) accionamiento (eléctrico / Diesel)
Bomba de aditivos sincronizada con el bombeo de hormigón
- Campo de regulación 60 – 500 l/h
- Presión máxima de trabajo 7,5 bar
- Depósito de aditivo 400 l
- Sistema de control PLC
Enrollacables manual
- Cable 50 m
- Alimentación 400 V / 50 Hz - 440 V / 60 Hz
- Diámetro 900 mm
Control remoto proporcional
- Putzmeister Accionamiento eléctrico, doble uso radio/cable 20 m
Bomba de agua de alta presión para limpieza
- Presión max. 140 bar
- Caudal 10,8 l/min
- Manguera 15 m
Peso
- Con compresor 9.500 kg
- Sin compresor 8.950 Kg
Vehículo off-road articulado de tracción integral, Putzmeister
- Motor turbo diesel, 4 cilindros
- Potencia del motor (74 HP) a 2.600 rpm 55 W
- Emisiones del motor acorde EU-Stage III A / EPA-Tier 3
- Transmisión hidrostática
- Reductora 2 velocidades en ambas direcciones
- Dirección articulada hidráulica
- Tracción 4 WD
- Velocidad máxima 20 km/h
- Frenos de servicio en ambos ejes, sistema multi-disco en baño de aceite.
- Freno de parking en ambos ejes, sobre discos interiores (negativos de tipo SAHR)
- Focos de trabajo 4 LED 24V / 25W
- Cabina de conducción certificada FOPS/ROPS. Asiento del conductor con suspensión mecánica, regulable y cinturón de seguridad
- Equipo eléctrico 2 baterías 12 V / 70 A
- Depósito diesel 65 l
- Radio de giro interno / externo (mm) 3.950 / 6.550
- Pendiente máx. traslación 35% longitudinal / 10% trasversal
Manteción - Equipo robotizado para shotcrete SPM 4210 Wetkret
Motor
- Diario Niveles de aceite
- Semanal Saturación de filtro de aire, Estado de las correas del alternador.
Sistema Hidráulico
- Diario Niveles de aceite, descarte de posibles fugas.
- Semanal Drenaje de agua (base de estanque)
Engrase
- Diario Partes móviles
Tipos de engrase
- (x) Automático NLGI – Clase 1
- (x)Manual NLGI – Clase 2
(xx) Recuerde realizar mantenciones periódicas para este equipo cada 250 horas de motor, agende aquí su hora de Servicio
Equipo opcional
Motorización alternativa
- Motor Turbo Diesel, 4 cilindros
- Potencia 72 kW (97 HP) a 2.500 rpm
- Emisiones acorde EU-Stage II / EPA-Tier 2
- Sistema AAC compensación automática de altitud
Compresor eléctrico / Diesel (versión dual drive)
- Potencia 37 kW / 55 kW
- Presión de trabajo máx. 7,5 bar / 7 bar
- Caudal de aire máx. 6,8 m3 /min
Otros
- Sistema supresión de incendios automático / manual
- Ruedas para minería Michelín
- Catalizador (versión DUAL DRIVE de serie)
- Filtro de partículas
- Tolva especial de perfil bajo (1.150 mm)
- 50 m adicionales de cable (total 100m)
- Enrollacables de accionamiento hidráulico
- Luces de navegación
Tensiones especiales
- Alimentación 660 V 50/60 Hz ó 1.000 V 50/60 Hz
